Componentes clave de una batería de litio explicados

A batería de iones de litio Es un sistema electroquímico complejo que consta de varios componentes esenciales que trabajan juntos para almacenar y liberar energía eléctrica. A continuación, se explican los componentes clave:

1. Cátodo (electrodo positivo)

• Material: Normalmente un óxido de metal de litio (por ejemplo, LiCoO₂, LiFePO₄, NMC, NCA).

• Función: Almacena iones de litio cuando la batería está descargada. La elección del material del cátodo determina la capacidad, el voltaje y la estabilidad de la batería.

• Impacto: Los distintos materiales ofrecen compensaciones entre densidad energética, seguridad y costo.

2. Ánodo (electrodo negativo)

• Material: Tradicionalmente grafito, pero están surgiendo ánodos basados ​​en silicio para una mayor capacidad.

• Función: Alberga iones de litio durante la carga (mediante intercalación o aleación). La estructura del ánodo afecta la velocidad de carga y la vida útil.

• Nota: Durante la descarga, los iones de litio se mueven desde el ánodo nuevamente al cátodo.

3. Electrolito

• Composición: Una sal de litio (por ejemplo, LiPF₆) disuelta en disolventes orgánicos (por ejemplo, carbonato de etileno).

• Función: Conduce iones de litio entre el cátodo y el ánodo evitando el flujo de electrones (los electrones viajan externamente a través del circuito).

• Desafío: Debe ser estable, no inflamable y funcionar en un amplio rango de temperaturas. Se están desarrollando electrolitos de estado sólido para mayor seguridad.

4. Separador

• Material: Una membrana de polímero poroso (por ejemplo, polietileno o polipropileno).

• Función: Separa físicamente el cátodo y el ánodo para evitar cortocircuitos permitiendo al mismo tiempo el transporte de iones a través de sus poros.

• Propiedad crítica: Capacidad de apagado térmico (los poros se cierran a altas temperaturas para detener las reacciones).

5. Coleccionistas actuales

• Lado del cátodo: Lámina de aluminio (ligera y estable a altos voltajes).

• Lado del ánodo: Lámina de cobre (conductora y resistente a la reacción con el litio).

• Función: Recoger y transferir electrones entre los electrodos y el circuito externo.

6. Aditivos aglutinantes y conductores

• Aglutinante: (por ejemplo, PVDF) mantiene las partículas de material activo juntas y sobre el colector de corriente.

• Aditivos conductores: (por ejemplo, negro de carbón) mejoran la conductividad del electrodo.

• Función: Garantizar la integridad estructural y el flujo eficiente de electrones dentro de los electrodos.

7. Carcasa

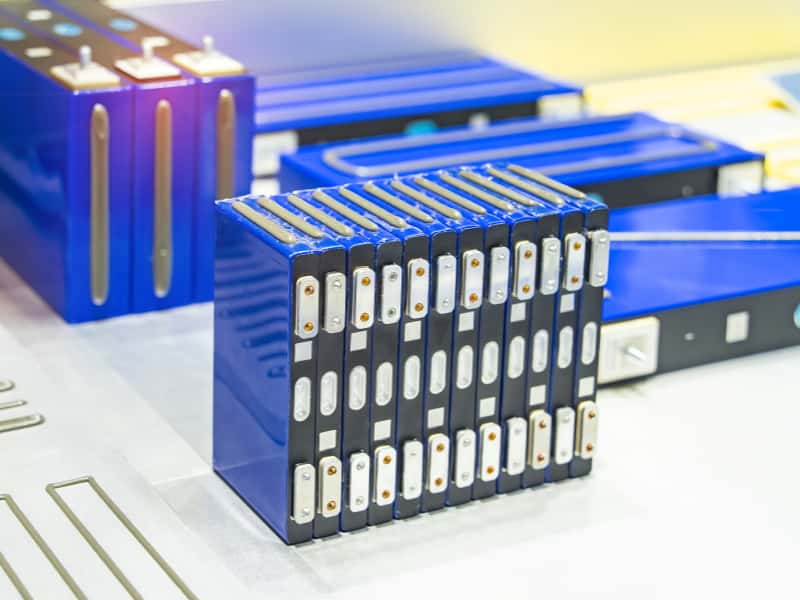

Aplicación en vehículos eléctricos: Estos vehículos individuales celdas de batería de iones de litio para automóvil Se integran modularmente en grandes paquetes. Según las necesidades de potencia del vehículo, miles de celdas se conectan en serie y en paralelo para proporcionar la densidad energética y el voltaje necesarios.

• Tipos: cilíndricos (por ejemplo, 18650), prismáticos o de bolsa (paquete blando).

• Función: Encapsula componentes, proporciona soporte mecánico y puede incluir respiraderos de seguridad (para liberación de gas).

8. Sistema de gestión de baterías (BMS)

BMS en sistemas de alta tensión: El BMS es especialmente vital para aplicaciones de alta tensión. Por ejemplo, en un Batería de iones de litio de 72 V para carrito de golf o una Batería de iones de litio de 60 V para carrito de golfEl BMS garantiza que cada celda funcione dentro de límites seguros, equilibrando la carga para maximizar la autonomía del vehículo y la vida útil de la batería.

Cómo trabajan juntos

Este eficiente movimiento de iones es lo que impulsa la movilidad moderna, desde la precisión requerida en un celda de batería de coche de batería de iones de litio al rendimiento del ciclo de trabajo pesado necesario para una batería de carrito de golf de iones de litio de 60 V.

Durante la carga, los iones de litio se desintercalan del cátodo, se desplazan a través del electrolito y se insertan en el ánodo (mientras los electrones fluyen externamente). Durante la descarga, el proceso se invierte, generando una corriente eléctrica.

Evolución y tendencias

• Baterías de estado sólido: reemplace los electrolitos líquidos con conductores sólidos para mayor seguridad y densidad energética.

• Ánodos de silicio: aumentan la capacidad pero enfrentan problemas de expansión.

• Cátodos sin cobalto: reducen los costos y las preocupaciones éticas (por ejemplo, LFP).

Nota de seguridad

Los electrolitos inflamables y los riesgos de fugas térmicas requieren una ingeniería robusta. Innovaciones como los separadores con revestimiento cerámico y los sistemas de gestión de edificios (BMS) avanzados son cruciales para la seguridad.

La ingeniería precisa de estos componentes determina el rendimiento, la vida útil, la seguridad y el costo de una batería: factores clave en aplicaciones que van desde la electrónica de consumo hasta los vehículos eléctricos y el almacenamiento en red.

Resumen rápido y preguntas frecuentes

P: ¿Cuál es el mejor voltaje para una batería de carrito de golf de litio?

R: Depende del motor. La mayoría de los carritos de golf modernos de alta velocidad utilizan una batería de iones de litio de 72 V para un mejor par motor, mientras que los modelos estándar suelen utilizar una de 60 V.

P: ¿Puedo reemplazar las celdas de plomo-ácido con una celda de batería de ion de litio para automóvil?

R: Sí, las celdas de litio ofrecen una vida útil tres veces mayor y un peso significativamente menor, lo que las convierte en la mejor opción para los vehículos eléctricos y carros de golf modernos.
